CAD2014外部参照的使用?

CAD制图中,有的时候需要引用别人制作的图纸或者图片做参照,这就需要用到“外部参照”功能,下面我就来讲讲外部参照的使用方法。

CAD2014外部参照的使用?

操作方法01

首先,我们打开CAD软件,如图所示,点击“插入”,“外部参照”。

CAD2014外部参照的使用?

02

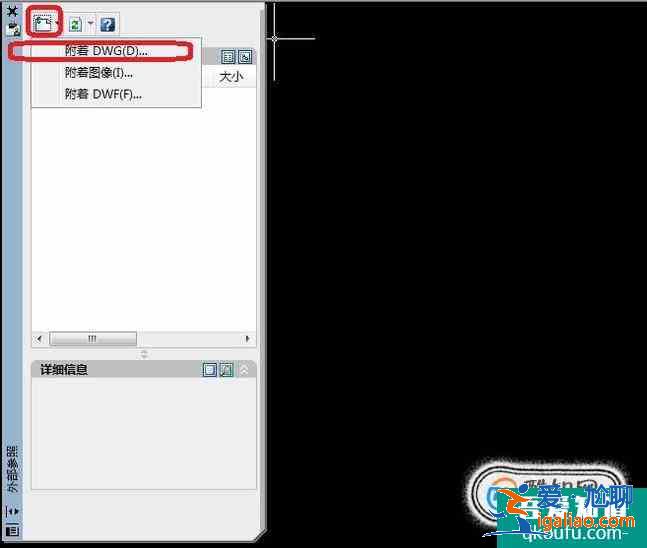

出现“外部<爱尬聊_创建词条>参照”面板,如图所示,点击左上角“附着”按钮,如果你要参照的是图片,就点击“附着图片”,如果是其他CAD图纸,则点击“附着DWG”。我们以其他图纸为例。

CAD2014外部参照的使用?

03

点击一下附着DWG,出现“选择参照文件”选项框,我们选中需要参照的图纸,点击“打开”。

CAD2014外部参照的使用?

04

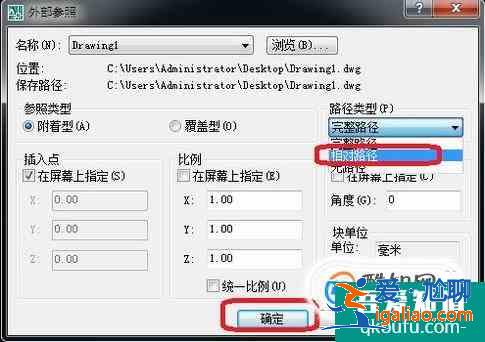

出现“外部参照”面板,如图所示,在路径类型最好选择“相对路径”,这样,可以自动识别出参照底图。点击确定,外部参照就做好了。

CAD2014外部参照的使用?
