怎么计算CAD图纸中的区域面积?

CAD制图软件不但能精确制图,而且有很多实用功能,下面我就来讲讲用CAD软件,计算图纸中的区域面积。

怎么计算CAD图纸中的区域面积?

操作方法01

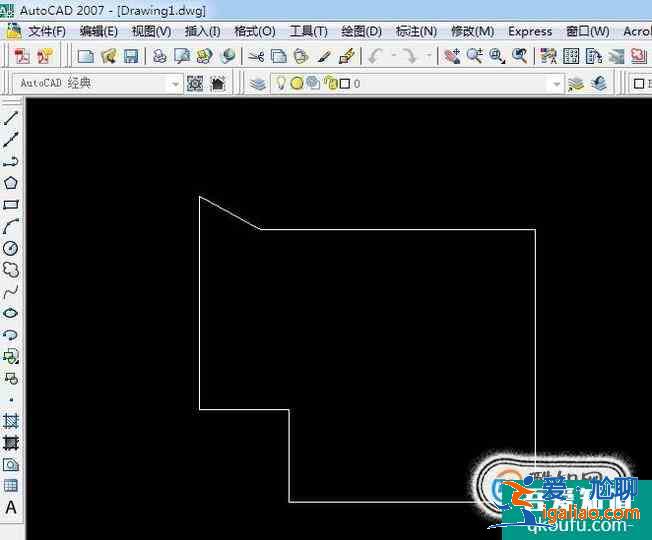

首先,我们打开CAD,并<爱尬聊_百科知识>任意画一个不规则的图形,如图所示(图形一定要是闭合的)。

怎么计算CAD图纸中的区域面积?

02

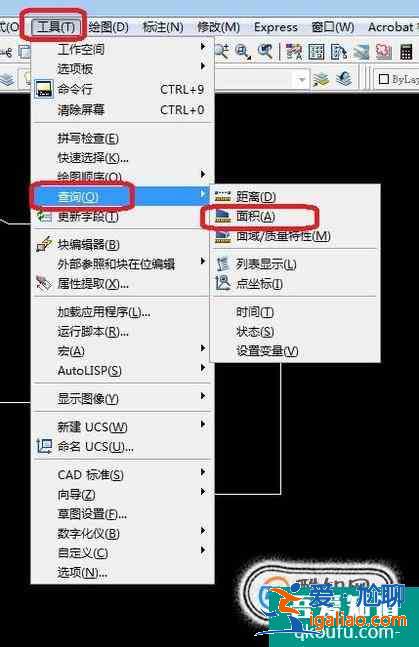

如图所示,依次点击“工具”,“查询”,“面积”。

怎么计算CAD图纸中的区域面积?

03

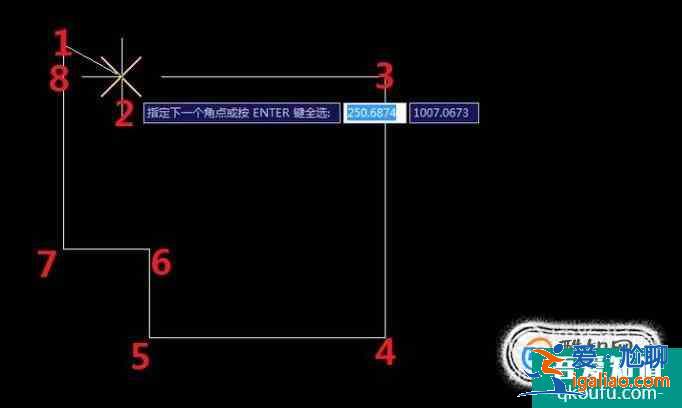

如图所示,在图中依次指定图形的各个顶点,最后点击第一个点完成闭合。

怎么计算CAD图纸中的区域面积?

04

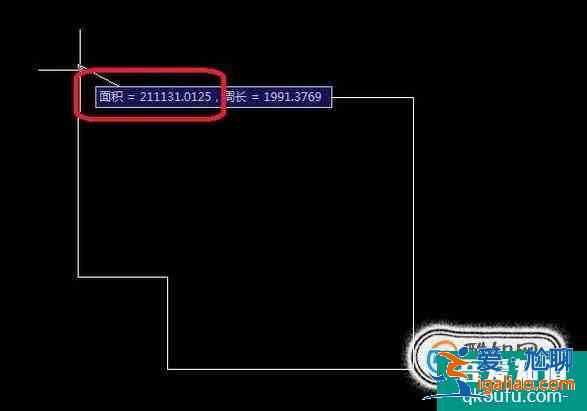

闭合之后,按回车键,图中就显示该区域图形的面积了,如图所示,因为默认图形单位为毫米,所以该图形面积为211131平方毫米。

怎么计算CAD图纸中的区域面积?
